Diodo de supresión de voltaje transitorio TVS

I. introducción al título de la prueba TVS

Diodo de supresión de voltaje transitorio, conocido como TVS. Cuando los polos de TVS se ven afectados por El impacto transitorio inverso de alta energía, puede convertir su alta impedancia entre los polos en Baja impedancia a 1012 s y absorber hasta varios kilovatios de potencia de sobretensión, de modo que las abrazaderas de voltaje entre los polos se encuentren en UN valor predeterminado, protegiendo efectivamente los componentes de precisión en los circuitos electrónicos de diversos pulsos de sobretensión.

Second, the selection techniques of TVS

1. TVS Vrwm debe ser más del 10% más alto que la tensión de funcionamiento máxima de cc o continua del circuito protegido, la tensión estándar nominal del circuito y la tolerancia " de gama alta". Si El Vrwm seleccionado es demasiado bajo, El dispositivo puede entrar en una avalancha o afectar El funcionamiento normal del circuito debido a una corriente de fuga inversa demasiado grande. Voltaje de conexión en serie, corriente de conexión paralela.

2.TVS Vc debe ser menor que El voltaje dañado del circuito protegido.

3. la potencia de los televisores Ppp debe ser mayor que la potencia de pulso máxima que puede ocurrir en El circuito protegido.

4. TVS Ipp debe ser mayor que la corriente de sobretensión transitoria del circuito.

5.Para la protección contra rayos del circuito de interfaz de datos, se recomienda elegir UN ESD semiconductor de Baja capacitancia.

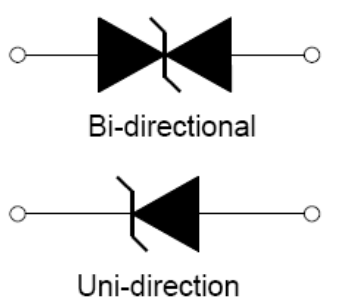

6.De acuerdo con El uso de la polaridad de TVS y la estructura del paquete. Selección de circuito de ca de TVS bipolares más razonable; La selección de matrices ESD de semiconductores de protección multilínea es más ventajosa.

Part Number	Power(W) All - 174 200 400 600 1000 1500 2100 3000 3600 5000 6000 6600 8000 12000 15000 30000 Filter Reset	Vrwm(V) All 3.3 5 5.8 6 6.4 6.5 7 7.02 7.5 7.78 7.8 8 8.5 8.55 8.6 9 9.4 10 10.2 11 11.1 12 12.8 13 13.6 14 15 15.3 16 17 17.1 18 18.8 20 20.5 22 23.1 24 25.6 26 28 28.2 30 30.8 32 33 33.3 36 36.8 39 40 40.2 42 43 43.6 45 47.8 48 50 51 53 54 58 58.1 60 64 64.1 66 70 70.1 71 72 75 76 77.8 78 80 82.4 84 85 85.5 90 94 96 100 102 108 110 111 120 128 130 132 136 140 144 145 150 154 156 160 168 170 171 180 185 190 198 200 208 210 214 216 220 237 240 250 256 258 260 270 280 288 300 342 350 376 380 400 408 430 434 440 450 459 460 467 477 486 495 512 530 1600 Filter Reset	Vbr(V) All 10 10.4 10.5 11.1 11.4 12.2 12.3 12.4 13.3 14.3 14.4 15.2 15.6 16 16.7 17.1 17.8 18.9 19 20 20.9 22.2 22.8 24.4 25.7 26.7 27 28.5 28.9 31.1 31.28 31.4 31.9 32 33.2 33.3 33.5 34.2 34.4 35.5 100 100.5 105 107.2 111 113.9 114 120.6 122 124 133 134 137 143 144 147.4 152 155 158 160.8 162 167 167.6 171 174.3 178 178.7 179 180 187.7 189 189.9 190 200 201 201.1 209 211 221.2 223 224 231 233 237 241.3 246 250 268 268.1 277 279 279,00 282 285 288.2 289 290.4 301.6 311 312.8 318 321.7 332 335 36..7 4.1 4.22 4.6 6 6.4 6.45 6.5 6.67 6.7 7 7.1 7.13 7.2 7.22 7.37 7.78 7.79 7.8 7.98 8.3 8.33 8.65 8.7 8.89 8.9 9.21 9.4 9.44 9.5 9.83 36.7 36.9 37.1 40 40.2 40.6 40.9 43.6 44.4 44.7 46.9 47.8 48 48.5 50 50.3 53.2 53.3 53.6 56.7 57 58.9 60 60.3 64 64.4 64.6 64.8 66.7 67 71.1 71.3 71.5 72 73.7 77.8 77.9 78.2 79.3 80.4 83.3 83.8 85 86.5 86.7 87.1 88.8 93.8 94.4 95 380 391 401 418 440 447 456 485 492 503 503.5 513 522.5 560 570 Filter Reset	Vc(V) All 7.3 8.8 9.2 10.3 10.5 11.2 11.3 11.6 12 12.1 12.9 13.4 13.6 14.4 14.5 15.4 15.6 16.7 17 18.2 19..9 19.9 21.2 21.4 21.5 22 22.5 23.2 23.3 24.4 25.2 25.5 26 27 27.6 27.7 28 28.1 29.2 29.3 30.3 30.6 30.9 32.4 33.2 34.3 35.5 37.1 37.5 38 38.9 40.7 41.4 42.1 44 45.4 45.7 47.5 48.4 49.9 50 50.7 51.4 53.3 53.9 54.7 55.2 58 58.1 58.5 59.3 59.8 61.8 64.5 64.8 65.8 67.2 69.4 69.8 70.1 72 72.7 72.8 73 77 77.4 77.7 81.6 82.4 82.9 85 86.4 87.1 87.7 90 91.4 92 92.4 93.6 93.8 96.8 97.4 102 103 104 104.2 107 109 110 111.5 113 113.6 114 119.4 120 121 122 125 126 126.1 129 137 137.6 139.2 140 145.6 146 146.4 150 152 156 161.3 162 165 165.6 175.2 177 178.6 179 192.3 193 194.4 207 208.3 209 213 219 223.2 224 230 233.4 234 241.9 243 245 246 252.6 258.6 259 260 262 272.4 272.7 274 275 288.5 290 290.4 292 307 308 310 319.1 319.8 324 328 329.2 337 340 344 348.6 349.5 352.5 356 371.1 384.6 387 405 410 414 414.4 416 416.7 425 436.2 454.5 464 469.9 482 486 520 548 567 602 625 648 658 698 713 725 740 750 760 828 1600 Filter Reset	Ipp(A) All 0.5 0.53 0.54 0.55 0.57 0.6 0.61 0.7 0.75 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.8 6.9 7.1 7.2 7.3 7.5 7.6 7.8 7.9 8 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.3 9.4 9.5 9.7 10 10.1 10.2 10.3 10.4 10.7 10.9 11 11.3 11.5 11.6 11.8 11.9 12 12.2 12.3 12.4 13 13.2 13.3 13.4 13.6 13.7 13.8 14.1 14.3 14.4 14.5 14.6 14.7 14.8 14.9 15 15.4 15.5 16 16.1 16.3 16.4 16.5 16.7 16.9 17.2 17.3 17.5 17.7 17.9 18.1 18.2 18.4 18.5 18.6 18.8 19.3 19.4 19.5 19.7 19.9 20.1 20.4 20.5 20.6 20.7 21.4 21.6 21.7 21.8 21.9 22 22.1 22.5 22.6 22.7 23.1 23.2 23.3 23.5 23.8 24 24.2 24.6 24.8 25.3 25.5 25.7 25.8 25.9 26 26.3 26.5 26.7 27.1 27.2 27.5 27.8 27.9 28.2 28.3 28.8 29.1 29.4 30.1 30.2 30.6 30.9 31 31.6 32.1 32.9 33 33.1 33.2 33.3 33.5 33.9 34.2 34.3 34.4 35.3 35.6 35.7 36 36.2 36.3 36.4 36.5 37.3 38.5 38.6 38.8 39 39.1 39.3 39.7 40 40.7 41 41.3 41.4 41.7 42.1 42.3 42.8 43.1 43.2 43.5 44.1 44.3 44.8 45.2 45.5 46.3 46.5 46.6 47.3 48.2 48.6 49.1 49.6 50 50.3 50.4 51.4 51.6 51.7 52.3 52.4 53.1 53.5 53.6 54 54.2 54.4 54.5 55 55.4 56.3 57.2 57.5 57.7 58.3 58.4 58.9 59.6 60.7 61.5 62 62.4 63.8 64.1 64.7 65 65.2 65.9 66.1 66.7 68 68.2 68.8 69.5 69.8 70.5 70.8 71.3 72.1 72.4 72.5 73.6 74 75.4 75.8 77.1 77.5 77.6 78.5 79 80 80.1 82.4 82.5 83.4 84.5 85.3 86 86.1 88.2 88.3 89.3 89.8 90.8 92.6 93 93.6 93.8 93.9 95.1 96.2 97.1 97.4 101 101.8 102 102.3 102.7 103 103.3 103.5 103.7 104.2 108.7 109.1 109.7 110 110.1 110.3 111 112 113.6 114 115.3 115.4 116.3 118.8 119 119.7 122.4 123 123.8 124 124.1 125 128.5 129 129.3 130 132.8 132.9 134 134.4 136 136.4 137.7 138 139.5 140.8 141 144.9 145 145.4 145.6 145.7 147.1 148 150.1 150.8 151.2 152.2 154.3 155 156.8 157 161 163 164.8 165.3 167 169.7 170 171.2 172 172.2 172.91 176.2 176.5 181 181.2 182.1 185.9 186 186.05 190.1 192.3 193 194.3 194.8 198 202.8 203.7 204 204.9 205 205.6 206.54 207.4 208.3 212 215.5 216 216.1 216.3 220.6 225.14 225.3 226 229.5 232.6 233 239 239.1 246.9 247.93 250 251.3 252.0 252 252.5 253 253.8 258.2 263.2 264.32 267.9 269.1 270 270.5 275 275.2 276.1 277.5 280.4 281.4 284 284.5 285.04 288.5 291.3 294 294.1 294.2 297.8 307 308.48 309.9 317.9 324.7 325 326.1 328.2 330.4 331.7 332 338.03 343.2 347 347.2 356.3 363 367 367.6 367.7 370.37 371 385.6 387.6 388 395.3 407 410.96 411 416.7 417 422.5 434.78 440.2 446.4 446.5 448 461.54 463 485.4 485.5 488.7 512.8 513.7 515.4 543.5 544 554.3 576.9 600 603 614.8 Filter Reset	Ir@25°C(μA) All 0.05 0.5 1 2 2.5 5 10 15 20 25 30 35 50 80 100 150 200 250 300 400 500 800 1000 1500 2000 5000 Filter Reset	Package All 175 AK DO-15 DO-201 DO-214AA(SMB) DO-218AB DO-218AB 车用 DO-41 R6 R6 车用 R6车用 SMA SMB SMC SOD-123FL Filter Reset
30KP71A 30KP71CA	30000	71	79.3	111.5	269.1	2	R6
30KP72A 30KP72CA	30000	72	80.4	114	263.2	2	R6
30KP75A 30KP75CA	30000	75	83.8	119.4	251.3	2	R6
30KP78A 30KP78CA	30000	78	87.1	129	232.6	2	R6
30KP84A 30KP84CA	30000	84	93.8	139.2	215.5	2	R6
30KP90A 30KP90CA	30000	90	100.5	146.4	204.9	2	R6
30KP96A 30KP96CA	30000	96	107.2	156	192.3	2	R6
30KP102A 30KP102CA	30000	102	113.9	165.6	181.2	2	R6
30KP108A 30KP108CA	30000	108	120.6	175.2	171.2	2	R6
30KP120A 30KP120CA	30000	120	134	194.4	154.3	2	R6
30KP132A 30KP132CA	30000	132	147.4	213	140.8	2	R6
30KP144A 30KP144CA	30000	144	160.8	223.2	134.4	2	R6
30KP150A 30KP150CA	30000	150	167.6	233.4	128.5	2	R6
30KP156A 30KP156CA	30000	156	174.3	245	122.4	2	R6
30KP160A 30KP160CA	30000	160	178.7	252.6	118.8	2	R6
30KP168A 30KP168CA	30000	168	187.7	272.4	110.1	2	R6
30KP170A 30KP170CA	30000	170	189.9	275	109.1	2	R6
30KP180A 30KP180CA	30000	180	201.1	290.4	103.3	2	R6
30KP198A 30KP198CA	30000	198	221.2	319.8	93.8	2	R6
30KP216A 30KP216CA	30000	216	241.3	348.6	86.1	2	R6
30KP240A 30KP240CA	30000	240	268.1	387	77.5	2	R6
30KP258A 30KP258CA	30000	258	288.2	414.4	72.4	2	R6
30KP260A 30KP260CA	30000	260	290.4	416	72.1	2	R6
30KP270A 30KP270CA	30000	270	301.6	436.2	68.8	2	R6
30KP280A 30KP280CA	30000	280	312.8	464	64.7	2	R6
30KP288A 30KP288CA	30000	288	321.7	469.9	63.8	2	R6
30KP400A 30KP400CA	30000	400	447	648	46.3	2	R6
P12S12A P12S12CA	12000	12	13.3	19.9	603	300	R6 车用
P12S16A P12S16CA	12000	16	17.8	26	461.54	50	R6车用
P12S17A P12S17CA	12000	17	18.9	27.6	434.78	50	R6车用
