I. introducción al título de la prueba TVS

Diodo de supresión de voltaje transitorio, conocido como TVS. Cuando los polos de TVS se ven afectados por El impacto transitorio inverso de alta energía, puede convertir su alta impedancia entre los polos en Baja impedancia a 1012 s y absorber hasta varios kilovatios de potencia de sobretensión, de modo que las abrazaderas de voltaje entre los polos se encuentren en UN valor predeterminado, protegiendo efectivamente los componentes de precisión en los circuitos electrónicos de diversos pulsos de sobretensión.

Second, the selection techniques of TVS

1. TVS Vrwm debe ser más del 10% más alto que la tensión de funcionamiento máxima de cc o continua del circuito protegido, la tensión estándar nominal del circuito y la tolerancia " de gama alta". Si El Vrwm seleccionado es demasiado bajo, El dispositivo puede entrar en una avalancha o afectar El funcionamiento normal del circuito debido a una corriente de fuga inversa demasiado grande. Voltaje de conexión en serie, corriente de conexión paralela.

2.TVS Vc debe ser menor que El voltaje dañado del circuito protegido.

3. la potencia de los televisores Ppp debe ser mayor que la potencia de pulso máxima que puede ocurrir en El circuito protegido.

4. TVS Ipp debe ser mayor que la corriente de sobretensión transitoria del circuito.

5.Para la protección contra rayos del circuito de interfaz de datos, se recomienda elegir UN ESD semiconductor de Baja capacitancia.

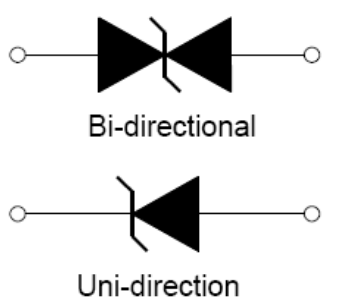

6.De acuerdo con El uso de la polaridad de TVS y la estructura del paquete. Selección de circuito de ca de TVS bipolares más razonable; La selección de matrices ESD de semiconductores de protección multilínea es más ventajosa.

Part Number	Power(W) All - 174 200 400 600 1000 1500 2100 3000 3600 5000 6000 6600 8000 12000 15000 30000 Filter Reset	Vrwm(V) All 3.3 5 5.8 6 6.4 6.5 7 7.02 7.5 7.78 7.8 8 8.5 8.55 8.6 9 9.4 10 10.2 11 11.1 12 12.8 13 13.6 14 15 15.3 16 17 17.1 18 18.8 20 20.5 22 23.1 24 25.6 26 28 28.2 30 30.8 32 33 33.3 36 36.8 39 40 40.2 42 43 43.6 45 47.8 48 50 51 53 54 58 58.1 60 64 64.1 66 70 70.1 71 72 75 76 77.8 78 80 82.4 84 85 85.5 90 94 96 100 102 108 110 111 120 128 130 132 136 140 144 145 150 154 156 160 168 170 171 180 185 190 198 200 208 210 214 216 220 237 240 250 256 258 260 270 280 288 300 342 350 376 380 400 408 430 434 440 450 459 460 467 477 486 495 512 530 1600 Filter Reset	Vbr(V) All 10 10.4 10.5 11.1 11.4 12.2 12.3 12.4 13.3 14.3 14.4 15.2 15.6 16 16.7 17.1 17.8 18.9 19 20 20.9 22.2 22.8 24.4 25.7 26.7 27 28.5 28.9 31.1 31.28 31.4 31.9 32 33.2 33.3 33.5 34.2 34.4 35.5 100 100.5 105 107.2 111 113.9 114 120.6 122 124 133 134 137 143 144 147.4 152 155 158 160.8 162 167 167.6 171 174.3 178 178.7 179 180 187.7 189 189.9 190 200 201 201.1 209 211 221.2 223 224 231 233 237 241.3 246 250 268 268.1 277 279 279,00 282 285 288.2 289 290.4 301.6 311 312.8 318 321.7 332 335 36..7 4.1 4.22 4.6 6 6.4 6.45 6.5 6.67 6.7 7 7.1 7.13 7.2 7.22 7.37 7.78 7.79 7.8 7.98 8.3 8.33 8.65 8.7 8.89 8.9 9.21 9.4 9.44 9.5 9.83 36.7 36.9 37.1 40 40.2 40.6 40.9 43.6 44.4 44.7 46.9 47.8 48 48.5 50 50.3 53.2 53.3 53.6 56.7 57 58.9 60 60.3 64 64.4 64.6 64.8 66.7 67 71.1 71.3 71.5 72 73.7 77.8 77.9 78.2 79.3 80.4 83.3 83.8 85 86.5 86.7 87.1 88.8 93.8 94.4 95 380 391 401 418 440 447 456 485 492 503 503.5 513 522.5 560 570 Filter Reset	Vc(V) All 7.3 8.8 9.2 10.3 10.5 11.2 11.3 11.6 12 12.1 12.9 13.4 13.6 14.4 14.5 15.4 15.6 16.7 17 18.2 19..9 19.9 21.2 21.4 21.5 22 22.5 23.2 23.3 24.4 25.2 25.5 26 27 27.6 27.7 28 28.1 29.2 29.3 30.3 30.6 30.9 32.4 33.2 34.3 35.5 37.1 37.5 38 38.9 40.7 41.4 42.1 44 45.4 45.7 47.5 48.4 49.9 50 50.7 51.4 53.3 53.9 54.7 55.2 58 58.1 58.5 59.3 59.8 61.8 64.5 64.8 65.8 67.2 69.4 69.8 70.1 72 72.7 72.8 73 77 77.4 77.7 81.6 82.4 82.9 85 86.4 87.1 87.7 90 91.4 92 92.4 93.6 93.8 96.8 97.4 102 103 104 104.2 107 109 110 111.5 113 113.6 114 119.4 120 121 122 125 126 126.1 129 137 137.6 139.2 140 145.6 146 146.4 150 152 156 161.3 162 165 165.6 175.2 177 178.6 179 192.3 193 194.4 207 208.3 209 213 219 223.2 224 230 233.4 234 241.9 243 245 246 252.6 258.6 259 260 262 272.4 272.7 274 275 288.5 290 290.4 292 307 308 310 319.1 319.8 324 328 329.2 337 340 344 348.6 349.5 352.5 356 371.1 384.6 387 405 410 414 414.4 416 416.7 425 436.2 454.5 464 469.9 482 486 520 548 567 602 625 648 658 698 713 725 740 750 760 828 1600 Filter Reset	Ipp(A) All 0.5 0.53 0.54 0.55 0.57 0.6 0.61 0.7 0.75 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.8 6.9 7.1 7.2 7.3 7.5 7.6 7.8 7.9 8 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.3 9.4 9.5 9.7 10 10.1 10.2 10.3 10.4 10.7 10.9 11 11.3 11.5 11.6 11.8 11.9 12 12.2 12.3 12.4 13 13.2 13.3 13.4 13.6 13.7 13.8 14.1 14.3 14.4 14.5 14.6 14.7 14.8 14.9 15 15.4 15.5 16 16.1 16.3 16.4 16.5 16.7 16.9 17.2 17.3 17.5 17.7 17.9 18.1 18.2 18.4 18.5 18.6 18.8 19.3 19.4 19.5 19.7 19.9 20.1 20.4 20.5 20.6 20.7 21.4 21.6 21.7 21.8 21.9 22 22.1 22.5 22.6 22.7 23.1 23.2 23.3 23.5 23.8 24 24.2 24.6 24.8 25.3 25.5 25.7 25.8 25.9 26 26.3 26.5 26.7 27.1 27.2 27.5 27.8 27.9 28.2 28.3 28.8 29.1 29.4 30.1 30.2 30.6 30.9 31 31.6 32.1 32.9 33 33.1 33.2 33.3 33.5 33.9 34.2 34.3 34.4 35.3 35.6 35.7 36 36.2 36.3 36.4 36.5 37.3 38.5 38.6 38.8 39 39.1 39.3 39.7 40 40.7 41 41.3 41.4 41.7 42.1 42.3 42.8 43.1 43.2 43.5 44.1 44.3 44.8 45.2 45.5 46.3 46.5 46.6 47.3 48.2 48.6 49.1 49.6 50 50.3 50.4 51.4 51.6 51.7 52.3 52.4 53.1 53.5 53.6 54 54.2 54.4 54.5 55 55.4 56.3 57.2 57.5 57.7 58.3 58.4 58.9 59.6 60.7 61.5 62 62.4 63.8 64.1 64.7 65 65.2 65.9 66.1 66.7 68 68.2 68.8 69.5 69.8 70.5 70.8 71.3 72.1 72.4 72.5 73.6 74 75.4 75.8 77.1 77.5 77.6 78.5 79 80 80.1 82.4 82.5 83.4 84.5 85.3 86 86.1 88.2 88.3 89.3 89.8 90.8 92.6 93 93.6 93.8 93.9 95.1 96.2 97.1 97.4 101 101.8 102 102.3 102.7 103 103.3 103.5 103.7 104.2 108.7 109.1 109.7 110 110.1 110.3 111 112 113.6 114 115.3 115.4 116.3 118.8 119 119.7 122.4 123 123.8 124 124.1 125 128.5 129 129.3 130 132.8 132.9 134 134.4 136 136.4 137.7 138 139.5 140.8 141 144.9 145 145.4 145.6 145.7 147.1 148 150.1 150.8 151.2 152.2 154.3 155 156.8 157 161 163 164.8 165.3 167 169.7 170 171.2 172 172.2 172.91 176.2 176.5 181 181.2 182.1 185.9 186 186.05 190.1 192.3 193 194.3 194.8 198 202.8 203.7 204 204.9 205 205.6 206.54 207.4 208.3 212 215.5 216 216.1 216.3 220.6 225.14 225.3 226 229.5 232.6 233 239 239.1 246.9 247.93 250 251.3 252.0 252 252.5 253 253.8 258.2 263.2 264.32 267.9 269.1 270 270.5 275 275.2 276.1 277.5 280.4 281.4 284 284.5 285.04 288.5 291.3 294 294.1 294.2 297.8 307 308.48 309.9 317.9 324.7 325 326.1 328.2 330.4 331.7 332 338.03 343.2 347 347.2 356.3 363 367 367.6 367.7 370.37 371 385.6 387.6 388 395.3 407 410.96 411 416.7 417 422.5 434.78 440.2 446.4 446.5 448 461.54 463 485.4 485.5 488.7 512.8 513.7 515.4 543.5 544 554.3 576.9 600 603 614.8 Filter Reset	Ir@25°C(μA) All 0.05 0.5 1 2 2.5 5 10 15 20 25 30 35 50 80 100 150 200 250 300 400 500 800 1000 1500 2000 5000 Filter Reset	Package All 175 AK DO-15 DO-201 DO-214AA(SMB) DO-218AB DO-218AB 车用 DO-41 R6 R6 车用 R6车用 SMA SMB SMC SOD-123FL Filter Reset
3KP43A 3KP43CA	3000	43	47.8	69.4	43.2	1	R6
3KP45A 3KP45CA	3000	45	50	72.7	41.3	1	R6
3KP48A 3KP48CA	3000	48	53.3	77.4	38.8	1	R6
3KP51A 3KP51CA	3000	51	56.7	82.4	36.4	1	R6
3KP54A 3KP54CA	3000	54	60	87.1	34.4	1	R6
3KP58A 3KP58CA	3000	58	64.4	93.6	32.1	1	R6
3KP60A 3KP60CA	3000	60	66.7	96.8	31	1	R6
3KP64A 3KP64CA	3000	64	71.1	103	29.1	1	R6
3KP70A 3KP70CA	3000	70	77.8	113	26.5	1	R6
3KP75A 3KP75CA	3000	75	83.3	121	24.8	1	R6
3KP78A 3KP78CA	3000	78	86.7	126	23.8	1	R6
3KP85A 3KP85CA	3000	85	94.4	137	21.9	1	R6
3KP90A 3KP90CA	3000	90	100	146	20.5	1	R6
3KP100A 3KP100CA	3000	100	100	162	18.5	1	R6
3KP110A 3KP110CA	3000	110	111	177	16.9	1	R6
3KP120A 3KP120CA	3000	120	122	193	15.5	1	R6
3KP130A 3KP130CA	3000	130	133	209	14.4	1	R6
3KP150A 3KP150CA	3000	150	144	243	12.3	1	R6
3KP160A 3KP160CA	3000	160	167	259	11.6	1	R6
3KP170A 3KP170CA	3000	170	178	275	10.9	1	R6
3KP180A 3KP180CA	3000	180	189	292	10.3	1	R6
3KP190A 3KP190CA	3000	190	211	310	9.7	1	R6
3KP200A 3KP200CA	3000	200	224	329.2	9.3	1	R6
3KP210A 3KP210CA	3000	210	237	349.5	8.8	1	R6
3KP220A 3KP220CA	3000	220	246	371.1	8.4	1	R6
5KP6.5A 5KP6.5CA	5000	6.5	7.2	11.2	448	50	R6
5KP7.0A 5KP7.0CA	5000	7	7.8	12	417	20	R6
5KP7.5A 5KP7.5CA	5000	7.5	8.3	12.9	388	10	R6
5KP8.0A 5KP8.0CA	5000	8	8.9	13.6	367	10	R6
5KP8.5A 5KP8.5CA	5000	8.5	9.4	14.4	347	10	R6
