I. introducción al título de la prueba TVS

Diodo de supresión de voltaje transitorio, conocido como TVS. Cuando los polos de TVS se ven afectados por El impacto transitorio inverso de alta energía, puede convertir su alta impedancia entre los polos en Baja impedancia a 1012 s y absorber hasta varios kilovatios de potencia de sobretensión, de modo que las abrazaderas de voltaje entre los polos se encuentren en UN valor predeterminado, protegiendo efectivamente los componentes de precisión en los circuitos electrónicos de diversos pulsos de sobretensión.

Second, the selection techniques of TVS

1. TVS Vrwm debe ser más del 10% más alto que la tensión de funcionamiento máxima de cc o continua del circuito protegido, la tensión estándar nominal del circuito y la tolerancia " de gama alta". Si El Vrwm seleccionado es demasiado bajo, El dispositivo puede entrar en una avalancha o afectar El funcionamiento normal del circuito debido a una corriente de fuga inversa demasiado grande. Voltaje de conexión en serie, corriente de conexión paralela.

2.TVS Vc debe ser menor que El voltaje dañado del circuito protegido.

3. la potencia de los televisores Ppp debe ser mayor que la potencia de pulso máxima que puede ocurrir en El circuito protegido.

4. TVS Ipp debe ser mayor que la corriente de sobretensión transitoria del circuito.

5.Para la protección contra rayos del circuito de interfaz de datos, se recomienda elegir UN ESD semiconductor de Baja capacitancia.

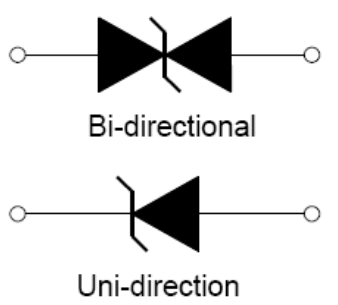

6.De acuerdo con El uso de la polaridad de TVS y la estructura del paquete. Selección de circuito de ca de TVS bipolares más razonable; La selección de matrices ESD de semiconductores de protección multilínea es más ventajosa.

Part Number	Power(W) All - 174 200 400 600 1000 1500 2100 3000 3600 5000 6000 6600 8000 12000 15000 30000 Filter Reset	Vrwm(V) All 3.3 5 5.8 6 6.4 6.5 7 7.02 7.5 7.78 7.8 8 8.5 8.55 8.6 9 9.4 10 10.2 11 11.1 12 12.8 13 13.6 14 15 15.3 16 17 17.1 18 18.8 20 20.5 22 23.1 24 25.6 26 28 28.2 30 30.8 32 33 33.3 36 36.8 39 40 40.2 42 43 43.6 45 47.8 48 50 51 53 54 58 58.1 60 64 64.1 66 70 70.1 71 72 75 76 77.8 78 80 82.4 84 85 85.5 90 94 96 100 102 108 110 111 120 128 130 132 136 140 144 145 150 154 156 160 168 170 171 180 185 190 198 200 208 210 214 216 220 237 240 250 256 258 260 270 280 288 300 342 350 376 380 400 408 430 434 440 450 459 460 467 477 486 495 512 530 1600 Filter Reset	Vbr(V) All 10 10.4 10.5 11.1 11.4 12.2 12.3 12.4 13.3 14.3 14.4 15.2 15.6 16 16.7 17.1 17.8 18.9 19 20 20.9 22.2 22.8 24.4 25.7 26.7 27 28.5 28.9 31.1 31.28 31.4 31.9 32 33.2 33.3 33.5 34.2 34.4 35.5 100 100.5 105 107.2 111 113.9 114 120.6 122 124 133 134 137 143 144 147.4 152 155 158 160.8 162 167 167.6 171 174.3 178 178.7 179 180 187.7 189 189.9 190 200 201 201.1 209 211 221.2 223 224 231 233 237 241.3 246 250 268 268.1 277 279 279,00 282 285 288.2 289 290.4 301.6 311 312.8 318 321.7 332 335 36..7 4.1 4.22 4.6 6 6.4 6.45 6.5 6.67 6.7 7 7.1 7.13 7.2 7.22 7.37 7.78 7.79 7.8 7.98 8.3 8.33 8.65 8.7 8.89 8.9 9.21 9.4 9.44 9.5 9.83 36.7 36.9 37.1 40 40.2 40.6 40.9 43.6 44.4 44.7 46.9 47.8 48 48.5 50 50.3 53.2 53.3 53.6 56.7 57 58.9 60 60.3 64 64.4 64.6 64.8 66.7 67 71.1 71.3 71.5 72 73.7 77.8 77.9 78.2 79.3 80.4 83.3 83.8 85 86.5 86.7 87.1 88.8 93.8 94.4 95 380 391 401 418 440 447 456 485 492 503 503.5 513 522.5 560 570 Filter Reset	Vc(V) All 7.3 8.8 9.2 10.3 10.5 11.2 11.3 11.6 12 12.1 12.9 13.4 13.6 14.4 14.5 15.4 15.6 16.7 17 18.2 19..9 19.9 21.2 21.4 21.5 22 22.5 23.2 23.3 24.4 25.2 25.5 26 27 27.6 27.7 28 28.1 29.2 29.3 30.3 30.6 30.9 32.4 33.2 34.3 35.5 37.1 37.5 38 38.9 40.7 41.4 42.1 44 45.4 45.7 47.5 48.4 49.9 50 50.7 51.4 53.3 53.9 54.7 55.2 58 58.1 58.5 59.3 59.8 61.8 64.5 64.8 65.8 67.2 69.4 69.8 70.1 72 72.7 72.8 73 77 77.4 77.7 81.6 82.4 82.9 85 86.4 87.1 87.7 90 91.4 92 92.4 93.6 93.8 96.8 97.4 102 103 104 104.2 107 109 110 111.5 113 113.6 114 119.4 120 121 122 125 126 126.1 129 137 137.6 139.2 140 145.6 146 146.4 150 152 156 161.3 162 165 165.6 175.2 177 178.6 179 192.3 193 194.4 207 208.3 209 213 219 223.2 224 230 233.4 234 241.9 243 245 246 252.6 258.6 259 260 262 272.4 272.7 274 275 288.5 290 290.4 292 307 308 310 319.1 319.8 324 328 329.2 337 340 344 348.6 349.5 352.5 356 371.1 384.6 387 405 410 414 414.4 416 416.7 425 436.2 454.5 464 469.9 482 486 520 548 567 602 625 648 658 698 713 725 740 750 760 828 1600 Filter Reset	Ipp(A) All 0.5 0.53 0.54 0.55 0.57 0.6 0.61 0.7 0.75 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.8 6.9 7.1 7.2 7.3 7.5 7.6 7.8 7.9 8 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.3 9.4 9.5 9.7 10 10.1 10.2 10.3 10.4 10.7 10.9 11 11.3 11.5 11.6 11.8 11.9 12 12.2 12.3 12.4 13 13.2 13.3 13.4 13.6 13.7 13.8 14.1 14.3 14.4 14.5 14.6 14.7 14.8 14.9 15 15.4 15.5 16 16.1 16.3 16.4 16.5 16.7 16.9 17.2 17.3 17.5 17.7 17.9 18.1 18.2 18.4 18.5 18.6 18.8 19.3 19.4 19.5 19.7 19.9 20.1 20.4 20.5 20.6 20.7 21.4 21.6 21.7 21.8 21.9 22 22.1 22.5 22.6 22.7 23.1 23.2 23.3 23.5 23.8 24 24.2 24.6 24.8 25.3 25.5 25.7 25.8 25.9 26 26.3 26.5 26.7 27.1 27.2 27.5 27.8 27.9 28.2 28.3 28.8 29.1 29.4 30.1 30.2 30.6 30.9 31 31.6 32.1 32.9 33 33.1 33.2 33.3 33.5 33.9 34.2 34.3 34.4 35.3 35.6 35.7 36 36.2 36.3 36.4 36.5 37.3 38.5 38.6 38.8 39 39.1 39.3 39.7 40 40.7 41 41.3 41.4 41.7 42.1 42.3 42.8 43.1 43.2 43.5 44.1 44.3 44.8 45.2 45.5 46.3 46.5 46.6 47.3 48.2 48.6 49.1 49.6 50 50.3 50.4 51.4 51.6 51.7 52.3 52.4 53.1 53.5 53.6 54 54.2 54.4 54.5 55 55.4 56.3 57.2 57.5 57.7 58.3 58.4 58.9 59.6 60.7 61.5 62 62.4 63.8 64.1 64.7 65 65.2 65.9 66.1 66.7 68 68.2 68.8 69.5 69.8 70.5 70.8 71.3 72.1 72.4 72.5 73.6 74 75.4 75.8 77.1 77.5 77.6 78.5 79 80 80.1 82.4 82.5 83.4 84.5 85.3 86 86.1 88.2 88.3 89.3 89.8 90.8 92.6 93 93.6 93.8 93.9 95.1 96.2 97.1 97.4 101 101.8 102 102.3 102.7 103 103.3 103.5 103.7 104.2 108.7 109.1 109.7 110 110.1 110.3 111 112 113.6 114 115.3 115.4 116.3 118.8 119 119.7 122.4 123 123.8 124 124.1 125 128.5 129 129.3 130 132.8 132.9 134 134.4 136 136.4 137.7 138 139.5 140.8 141 144.9 145 145.4 145.6 145.7 147.1 148 150.1 150.8 151.2 152.2 154.3 155 156.8 157 161 163 164.8 165.3 167 169.7 170 171.2 172 172.2 172.91 176.2 176.5 181 181.2 182.1 185.9 186 186.05 190.1 192.3 193 194.3 194.8 198 202.8 203.7 204 204.9 205 205.6 206.54 207.4 208.3 212 215.5 216 216.1 216.3 220.6 225.14 225.3 226 229.5 232.6 233 239 239.1 246.9 247.93 250 251.3 252.0 252 252.5 253 253.8 258.2 263.2 264.32 267.9 269.1 270 270.5 275 275.2 276.1 277.5 280.4 281.4 284 284.5 285.04 288.5 291.3 294 294.1 294.2 297.8 307 308.48 309.9 317.9 324.7 325 326.1 328.2 330.4 331.7 332 338.03 343.2 347 347.2 356.3 363 367 367.6 367.7 370.37 371 385.6 387.6 388 395.3 407 410.96 411 416.7 417 422.5 434.78 440.2 446.4 446.5 448 461.54 463 485.4 485.5 488.7 512.8 513.7 515.4 543.5 544 554.3 576.9 600 603 614.8 Filter Reset	Ir@25°C(μA) All 0.05 0.5 1 2 2.5 5 10 15 20 25 30 35 50 80 100 150 200 250 300 400 500 800 1000 1500 2000 5000 Filter Reset	Package All 175 AK DO-15 DO-201 DO-214AA(SMB) DO-218AB DO-218AB 车用 DO-41 R6 R6 车用 R6车用 SMA SMB SMC SOD-123FL Filter Reset
P6SMB300A P6SMB300CA
P6SMB350A P6SMB350CA
P6SMB400A P6SMB400CA	600	342	380	548	1.1	5	DO-214AA(SMB)
P6SMB440A P6SMB440CA	600	376	418	602	1	5	DO-214AA(SMB)
P6SMB480A P6SMB480CA	600	408	456	658	0.9	5	DO-214AA(SMB)
P6SMB530A P6SMB530CA	2100	24	27	27	1	1	175
P6SMB540A P6SMB540CA
P6SMB550A P6SMB550CA
P6SMB600A P6SMB600CA
SMF5.0A SMF5.0CA	200	5	6.4	9.2	21.7	150	SOD-123FL
SMF6.0A SMF6.0CA	200	6	6.67	10.3	19.4	100	SOD-123FL
SMF6.5A SMF6.5CA	200	6.5	7.22	11.2	17.9	100	SOD-123FL
SMF7.0A SMF7.0CA	200	7	7.78	12	16.7	50	SOD-123FL
SMF7.5A SMF7.5CA	200	7.5	8.33	12.9	15.5	50	SOD-123FL
SMF8.0A SMF8.0CA	200	8	8.89	13.6	14.7	20	SOD-123FL
SMF9.0A SMF9.0CA	200	9	10	15.4	13	5	SOD-123FL
SMF10A SMF10CA	200	10	11.1	17	11.8	2	SOD-123FL
SMF11A SMF11CA	200	11	12.2	18.2	11	1	SOD-123FL
SMF12A SMF12CA	200	12	13.3	19.9	10.1	1	SOD-123FL
SMF13A SMF13CA	200	13	14.4	21.4	9.3	1	SOD-123FL
SMF14A SMF14CA	200	14	15.6	23.2	8.6	1	SOD-123FL
SMF15A SMF15CA	200	15	16.7	24.4	8.2	1	SOD-123FL
SMF18A SMF18CA	200	18	20	29.2	6.8	1	SOD-123FL
SMF20A SMF20CA	200	20	22.2	32.4	6.2	1	SOD-123FL
SMF22A SMF22CA	200	22	24.4	35.5	5.6	1	SOD-123FL
SMF24A SMF24CA	200	24	26.7	38.9	5.1	1	SOD-123FL
SMF26A SMF26CA	200	26	28.9	42.1	4.8	1	SOD-123FL
SMF28A SMF28CA	200	28	31.1	45.4	4.4	1	SOD-123FL
SMF30A SMF30CA	200	30	33.3	48.4	4.1	1	SOD-123FL
SMF33A SMF33CA	200	33	36.7	53.3	3.8	1	SOD-123FL
