Protección de señales
3.3 esquema de protección contra sobretensiones estáticas de la interfaz YPbPr / YCbCr

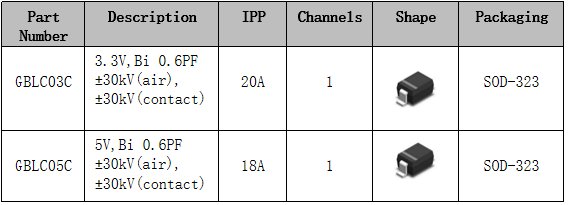

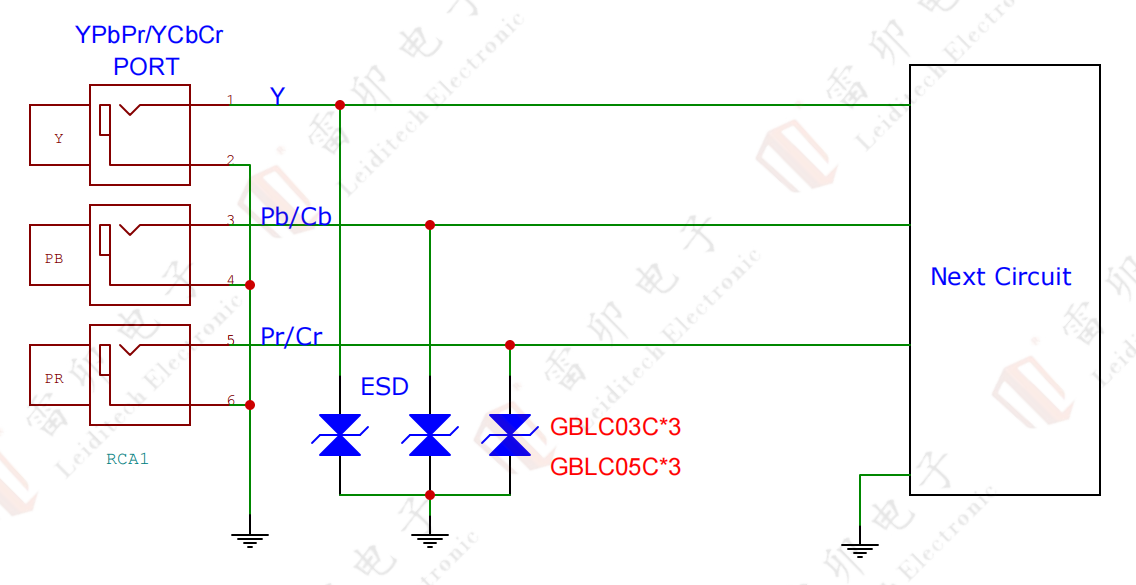

Solución 1: Solución de componentes discretos GBLC03C/GBLC05C
Ventajas de la Solución: Esta solución utiliza tres diodos ESD discretos para completar la protección contra sobretensiones electrostáticas de la interfaz, facilitando el cableado, con baja capacitancia de unión y un gran IPP de 20A/18A. Asegura la integridad de la transmisión de señal al tiempo que proporciona un cierto grado de protección contra sobretensiones. La resistencia ESD cumple con las normas IEC 61000-4-2 (descarga electrostática) ±30kV (aire) y ±30kV (contacto).

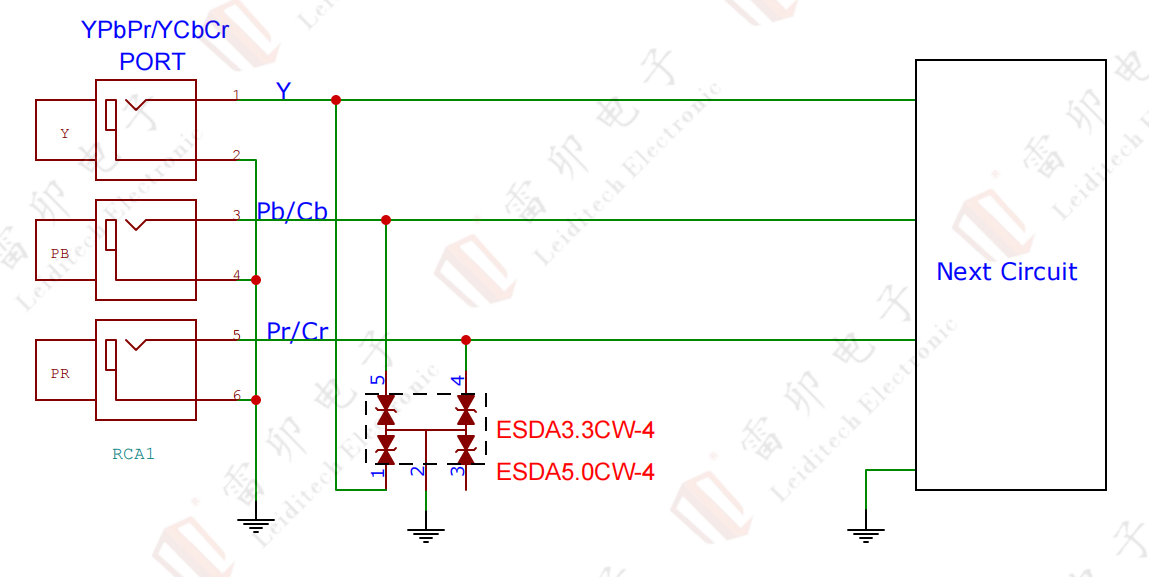

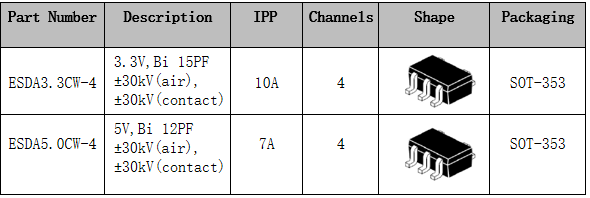

Solución 2: Solución integrada de componentes ESDA3.3CW-4/ESDA5.0CW-4. Ventajas de la solución: La solución emplea un único diodo ESD (descarga electrostática) integrado para completar la protección contra sobretensiones electrostáticas de la interfaz, ahorrando espacio, con baja capacitancia de unión y una gran IPP (corriente de impulso pico) de 10A / 7A. Asegura la integridad de la transmisión de señal al tiempo que proporciona un cierto grado de protección contra sobretensiones. La resistencia ESD cumple con las normas IEC 61000-4-2 (descarga electrostática) ±30kV (aire) y ±30kV (contacto).
