Protección de señales
3.2 esquema de protección contra sobretensiones estáticas de la interfaz S - Video

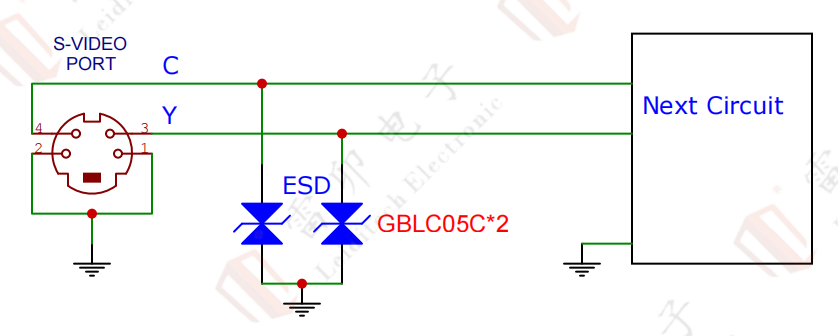

Solución 1: Solución GBLC05C del componente discreto.
Ventajas de la solución: Esta solución utiliza diodos ESD GBLC05C para la protección contra sobretensiones de la interfaz S-VIDEO. Los componentes discretos están empaquetados SOD-323, facilitando el cableado. Tiene baja capacitancia, alta corriente IPP de 18A, garantizando la integridad completa de la señal mientras proporciona cierta protección contra sobretensiones. Cumple con las normas IEC61000-4-2 (ESD) ±30kV (aire) y ±30kV (contacto), ofreciendo una fuerte protección ESD.

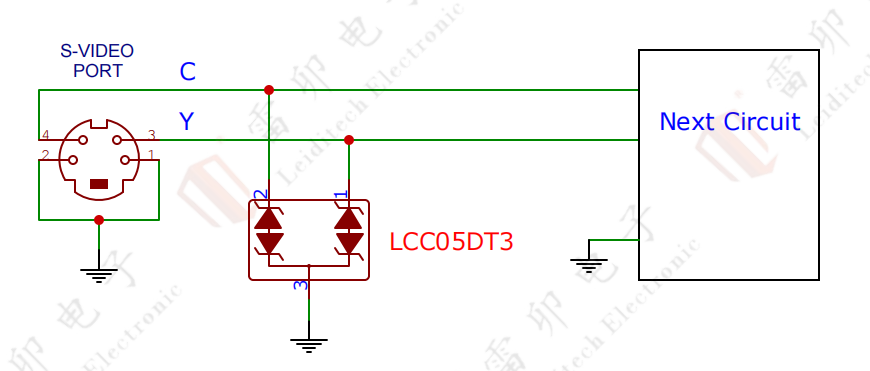

Solución 2: Solución integrada del componente LCC05DT3.
Ventajas de la solución: Esta solución utiliza diodos ESD LCC05DT3 para la protección contra sobretensiones de la interfaz. El componente integrado está empaquetado SOT-23, ahorrando espacio, con baja capacitancia y alta corriente IPP de 12A. Asegura la integridad completa de la señal mientras proporciona cierta protección contra sobretensiones. Cumple con las normas IEC61000-4-2 (ESD) ±30kV (aire) y ±30kV (contacto), ofreciendo una fuerte capacidad de protección ESD.
