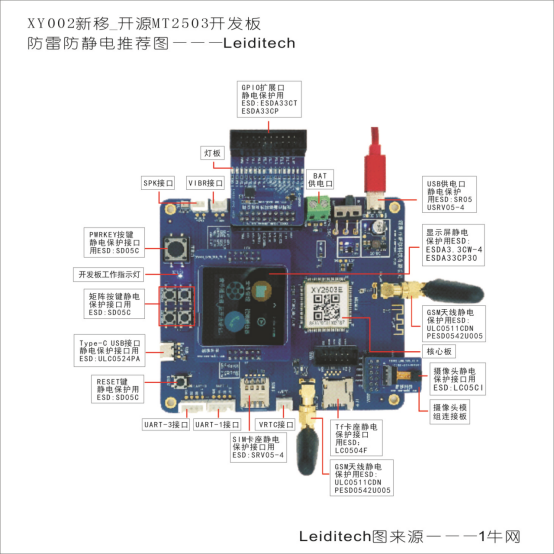

1

SPKInterfaz

Conecte la interfaz de base del altavoz

2

VIBRInterfaz

Interfaz de base para conectar el motor

3

Tablero de luz

Tablero de desarrollo tablero de luz de expansión，Preste atención a la dirección al instalar

4

GPIOBoca extendida

Preparación para ampliar nuevas funcionesGPIOBoca

5

BATPuerto de suministro de energía

Disponible3.5V-4.35VEncendido de la fuente de alimentación，Preste atención a los polos positivos y negativos al encender la electricidad.

7

USBPuerto de suministro de energía

UsoType-CLínea de datos，Acceso 5VEncendido de la fuente de alimentación después de la fuente de alimentación

8

Pantalla de visualización

Tablero de desarrollo estándar 1.54 pulgadas（240*240）Pantalla de visualización

9

GSMAntena

Antena de pimienta pequeña con aguja interior en el tornillo interior del codo

10

Tablero central

XY2503VAETablero central

11

Cámara

GC0310Serie 30WcameraMódulo

12

Placa de conexión del módulo de cámara

Tablero de expansión，Se pueden instalar cámaras en él

13

TFAsiento de la tarjeta

La capacidad máxima de soporte es32G

14

GSMAntena

Antena de pimienta pequeña con aguja interior en el tornillo interior del codo

15

VRTCInterfaz

Interfaz de batería de reserva

16

SIMAsiento de la tarjeta

Mirco SIMAsiento de la tarjeta，Solo admite conectividad móvil

17

UART-1 interfaz

Se puede utilizar para la puesta en marcha y la comunicación periférica.

18

UART-3 interfaz

Se puede utilizar para la puesta en marcha y la comunicación periférica.

19

RESET Clave

Presione este botón，El sistema se reiniciará

20

Type-C USBInterfaz

Type-C USBBoca,traceDepuración y almacenamiento de archivos

21～24

Teclas de matriz

RecogerCPUTeclas de matriz en，Se pueden personalizar las funciones a través del software

25

Indicador de trabajo del tablero de desarrollo

Cuando el tablero de desarrollo funciona，Esta luz se encenderá.

26

PWRKEYTeclas

Después de la electricidad, se puede presionar este botón durante mucho tiempo para iniciar y apagar la operación.
