LINBus de datosESDPrograma de protección
LINBus（Local Interconnect Network）Es un Protocolo de comunicación en serie para sistemas electrónicos de vehículos。LINLa interfaz es la misma que otras interfaces expuestas，También se somete a descargas electrostáticas (ESD) Impacto。Los ingenieros electrónicos deben diseñar con protecciónDiodosDeLIN La interfaz puede ser LIN TransceptorProtección proporcionada por sí mismo y los componentes de autobús aguas abajo correspondientes。
¿¿ qué es?LINBus
LINEl bus se utiliza principalmente para conectar varias unidades de control en el vehículo.，Como sensores、Ejecutores y otros dispositivos electrónicos。LINLos autobuses suelen utilizarse a baja velocidad、Aplicaciones de bajo costo，Por ejemplo, algunas funciones básicas en el interior del vehículo，Como el control de la puerta、Control de ventanas、Control de asientos, etc.。Se aplica a algunos escenarios de aplicación que no requieren alta velocidad y ancho de banda.。LINLos autobuses suelen funcionar a tasas de transmisión de datos relativamente bajas，La tasa máxima es 20Kbit/s。LINEl bus se basa enSCI(UART)Formato de datos，Con un solo controlador principal/Modo del dispositivo multiagente，Hasta 15 desde el punto。Estos nodos presionan ISO 17897 Conexión estándar a una sola barra LIN En la línea。 LINEl autobús se sesga a la batería del automóvil，Por lo general 12V。Debido al mismo cocheLINPosibilidad de un cortocircuito con la fuente de tensión en la red，Si se quiere iniciar el salto，Hay que pasar 24VSe completa la batería，Mapa 1 Muestra un LIN Nodo transceptor，El nodo es alimentado por la batería del automóvil y conectado a una sola barraLINLínea。
LINCausa de la electricidad estática producida por el bus

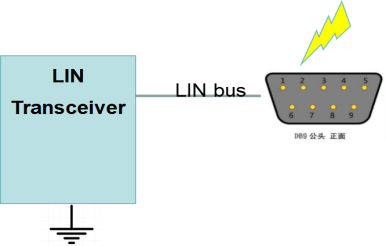

LINExposición del conector de la interfaz del bus y en el entorno externo，Cuando LIN Cuando el autobús entra en contacto con el mundo exterior，El autobús tiene riesgo de choque de alta tensión。Este impacto de alta presión o transitorio puede dañar LIN Transceptores y componentes traseros。
Después del montaje del producto en la línea de producción de la fábrica，El cable puede acumular demasiada carga eléctrica。Una vez conectado el cable a LIN Bus，El exceso de carga eléctrica fluirá al circuito，Causando así daños permanentes。Al mantener el automóvil，Si se desconecta y se reconecta el cable，También puede ocurrir ESD Incidencias。Además，Múltiples unidades de control electrónico (ECU) Acercarse entre sí，Puede desencadenar ESD Impacto。En resumen，LIN El autobús se verá afectado en varios casos. ESD Impacto，Por lo tanto, debe considerarse。
Shanghai leiditech LINInterfaz de busESDPrograma de protección
Lei MaoLINInterfaz de busESDProtección adoptada：PESD1LIN ESDDiodos

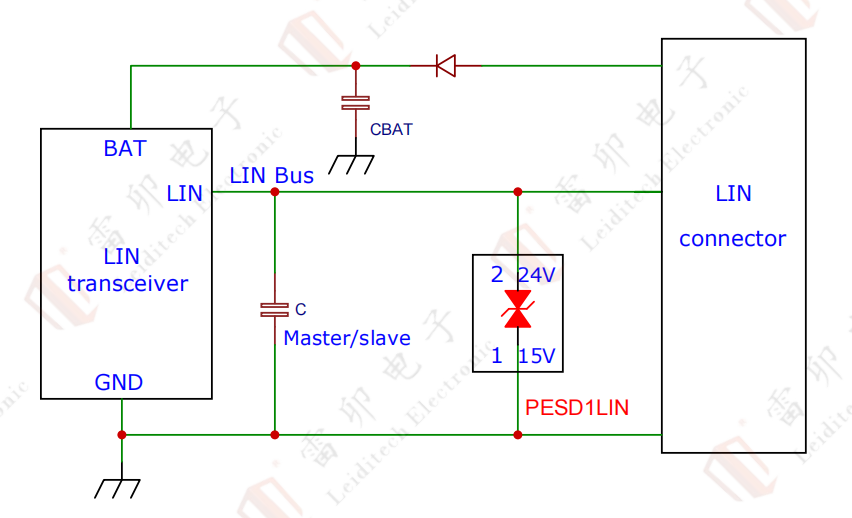

El mapa del programa es el siguiente:：
方案优势：

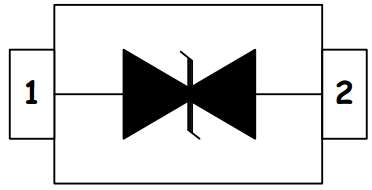

PESD1LIN 采用小型封装SOD-323如下：
l Cada dispositivo puede proteger un solo automóvilLINBus。Proporciona un esquema flexible de protección estática de una sola línea de datos para la red automotriz.。
l IEC 61000-4-2 (Protección estática)±23kV (Aire/Contacto) ，SatisfacerIEC 61000-4-Nivel 2 4。
l IEC 61000-4-5(Protección contra las oleadas): 5A (8/20μs)
l Condensadores de baja Unión 15PF(Valores típicos），Cumplir con los requisitos de transmisión de integridad de la señal
l Adquisición de automóvilesAEC-QCertificación 101
l PESD1LIN La lista de parámetros es la siguiente:
PESD1LIN Diseño del circuito y recomendaciones de colocación del dispositivo
1. SeráPESD1LINColocar lo más cerca posible del terminal de entrada o del conector。
2. .Debe reducirse al mínimoPESD1LINLongitud del camino entre la línea de protección。
3. Mantener al mínimo las rutas de señal paralelas。
4. Evitar el funcionamiento paralelo de conductores protegidos con conductores no protegidos。
5. Minimizar toda la impresiónPlaca de circuito（PCB）Circuito conductor，Incluye fuentes de alimentación y circuitos de tierra。
6. Minimizar la longitud de la ruta de retorno instantánea a tierra。
7. Evitar el uso de rutas de retorno transitorias compartidas a puntos de tierra públicos。
8. En la medida de lo posible, se deben utilizar planos de tierra.。Para capas múltiples PCBUso de agujeros de tierra。
Si necesita más necesidades de protección de interfaz, preste atención a la cuenta pública de Shanghai leimao o Póngase en contacto.EMCHermano pequeño。
Shanghai leimao se especializa en investigación y desarrollo y ventasESD，TVS，TSS，GDT，MOV，MOSFET，RectifierOtros productos。Nos comprometemos a proporcionar a nuestros clientes productos de alta calidad.，Para proteger el circuito de interferencias electrostáticas y fluctuaciones de voltaje。Nuestros productos cubren una amplia gama de campos de aplicación.，Incluyendo electrónica、Comunicación、Computadora、Automóviles、Medicina y otras industrias。Tenemos un equipo de I + D experimentado.，Puede proporcionar servicios personalizados de acuerdo con las necesidades de los clientes.，Ofrecer a los clientes las mejores soluciones。
