4GAll Netcom 8 nuclear MediaTekMTK6755 tablero de desarrollo de teléfonos móvilesMT6757 chip Core BoardLTEMódulo
4GAll Netcom 8 nuclear MediaTekMTK6755 tablero de desarrollo de teléfonos móvilesMT6757 chip Core BoardLTEMódulo
Uno、Tablero centralIntroducción del producto：
Uno、MT6755El tablero central es unMediaTekMTPlataforma 6755 de alto rendimiento、OperativoAndroid4 del sistema operativoGMódulo inteligente，ApoyoLTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSMY otros sistemas；ApoyoWiFi 802.11a/b/g/n，BT4.0LECercaníaComunicación inalámbrica，ApoyoGPS/GLONASS/BeidouPosicionamiento por satélite de varios sistemas；Soporte para una variedad de códecs de voz y audio，Integración interna Mali-T860 MP2 motor gráfico de alto rendimiento，Se puede jugar 1080 sin problemasPVídeo；Con múltiples audios、Interfaz de entrada y salida de vídeo y ricaGPIOInterfaz。
Dos、Banda de frecuencia de la red：
|
Tipo |
Banda de frecuencia |
|
LTE-FDD (with Rx-diversity) |
B1/B3/B7/B8/B20 |
|
LTE-TDD (with Rx-diversity) |
B38/B39/B40/B41 |
|
WCDMA |
B1/B2/B5/B8 |
|
TD-SCDMA |
B34/B39 |
|
EVDO/CDMA |
BC0 |
|
GSM/GPRS/EDGE |
B2/B3/B5/B8 |
|
WiFi 802.11b/g/n |
2400-2483.5MHz/5725-5850MHz |
|
BT4.0 LE |
2400-2483.5MHz |
|
GPS/GLONASS/Beidou |
Tres、Principales parámetros de rendimiento：
|
Rendimiento |
Explicación |
|
Procesador de aplicación |
8 núcleo ARM Cortex-A53 procesadores La frecuencia principal es la más alta hasta 2.0GHz 512kB Caché de nivel 2 |
|
Procesador de modulación y demodulación |
ARM@Cortex-R4 + DSP ARMFrecuencia máxima 800MHz，DSPFrecuencia 312MHz |
|
Suministro de energía |
VBATRango de tensión de alimentación：3.5V~4.3V Tensión típica de suministro de energía：4V |
|
Mensajes cortos (SMS) |
TextConPDUModo Punto a puntoMOYMT SMSRadio SMSAlmacenamiento：PredeterminadoSIM |
|
LCMInterfaz |
Grupo 4MIPI_DSI，Soporte máximo por grupo 1.0GbpsTasa； Apoyo máximo1920*1080 60fps（Grupo 4MIPI_DSI）； 24bitProfundidad del color |
|
Interfaz de la Cámara |
Grupo 4MIPI_CSI，Soporte máximo por grupo 1.5GbpsTasa，Puede soportar 2 cámaras； Uso de la Cámara traseraGrupo 4MIPI_CSI，Apoyo máximo 21MPPíxeles Uso de la Cámara frontalGrupo 4MIPI_CSI，Apoyo máximo 21MPPíxeles Las cámaras delanteras y traseras pueden soportar doble grabación，Función de pintura en pintura |
|
Interfaz de audio |
Entrada de audio： 3 grupos de entradas de micrófono analógicas 1 como auricularesMICEntrada，Las otras dos son las llamadas normales para reducir el ruido.MIC Salida de audio： ABSalida de auriculares estereofónicos similares ABSalida del auricular diferencial de clase AB/DAltavoces diferenciales de claseEl poder y el créditoSalida 0.8W |
|
USBInterfaz |
ApoyoUSB2.0 modo de alta velocidad，Velocidad máxima de transmisión de datos 480Mbps Para depuración de software y actualización de software, etc. |
|
USIMInterfaz de la tarjeta |
Grupo 2USIMInterfaz de la tarjeta ApoyoUSIM/SIMTarjeta：1.8VY 3V ApoyoDoble tarjetaDoble espera |
|
SDIOInterfaz |
ApoyoSD2.0；4bit SDIO；SD/MMCTarjeta |
|
I2CInterfaz |
Grupo 4I2C，Velocidad máxima hasta 400K，Cuando se usaI2CDeDMALa velocidad máxima puede alcanzar el 3 al momento..4Mbps，ParaTP、Camera、SensorOtros periféricos |
|
ADCInterfaz |
Ruta 1，Para uso generalADC |
|
AntenaInterfaz |
MAINAntena、DRXAntena、GNSSAntena、WIFI/BTInterfaz de antena |
|
Características físicas |
Tamaño：40×50×2.8mm Interfaz：LCC Grado de deformación：<0.3mm Peso：10.9g |
|
Rango de temperatura |
Temperatura normal de funcionamiento：-20°C ~ +70°C Temperatura de trabajo límite：-25°CY+80°C 1) Temperatura de almacenamiento：-40°C ~ +85°C |
|
Actualización de software |
A travésUSB |
|
|
|

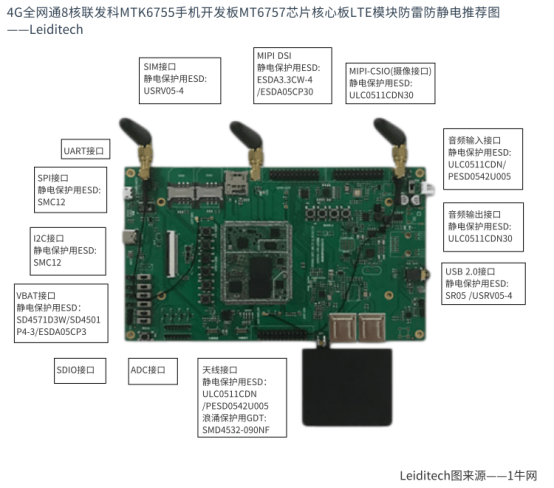

Leiditech se concentra en resolver el problema de la protección contra rayos y la electricidad estática para usted.，Hay laboratorios gratuitos para pruebas。Consejo de desarrolloTransferencia de datos de1Red de ganado。Gracias！
